２０２５年７月６日（日）
自分は今、降圧剤、コレステロールを減らす薬、心臓の負担を減らす薬を２０年近く
服用している。
この内、降圧剤（ベニジピン）は就寝前に飲むことになっているが、結構忘れることがある。
現在はこれを防ぐために食後に飲んでいる。
ここで最近正常な時間で飲むために２２時に音声で呼び出す薬飲み忘れ防止回路を作ることにした。
この辺は今まで培ってきた知識で簡単に出来るだろう。
そんなに急がないで８月一杯で完成することを目標とする。
基本的に基板を作るわけにはいかないので、秋月電子などの通販で主な基板を購入して、これを
ユニバーサル基板に組み上げて仕上げていく。
最初はブレッドボードに組んで完成したらユニバーサル基板に組み上げていく。
取りあえず、以下の３種類は既に決めた。これで基本回路は決まった。
あとはPICのファームを組むだけである。
USB組み込みタイプのPICは初めてなので、ここが多少苦戦するかもしれないが
インターネットには情報がたくさん載っているので何とかなるであろう。
回路図もほぼ出来上がっている。
これから部品手配、ファーム作成の調査を行っていく。
順次公開していきたい。
７月１２日（土）
PIC18F14K50基板でファームを組んでいたけど、テスト信号でRC0ビットのON/OFF確認を
したところ、1->0に落ちる動作がどうにもおかしい。ダラーと落ちてくる。
半日考えていたけど結局分からずじまいで中止した。
即気持ちを切り替えて手持ちのPIC18F26K22(28PIN)で行うことにした。
開発環境はMPLAB X IDE5.50から6.20にバージョンアップした。
こちらの開発環境ではMCC Melodyが使えるので初期化設定が非常に楽になることが分かったので。
気持ちを切り替えてヤルゾ！
７月３０日（水）
PIC18F14K50基板でファームを作成していたが、どうしてもうまく動作しない。
緊急で手持ちにあったPIC18F26K22 CPUを使用して組むことにした。
ファーム作成中
９月３日（水）

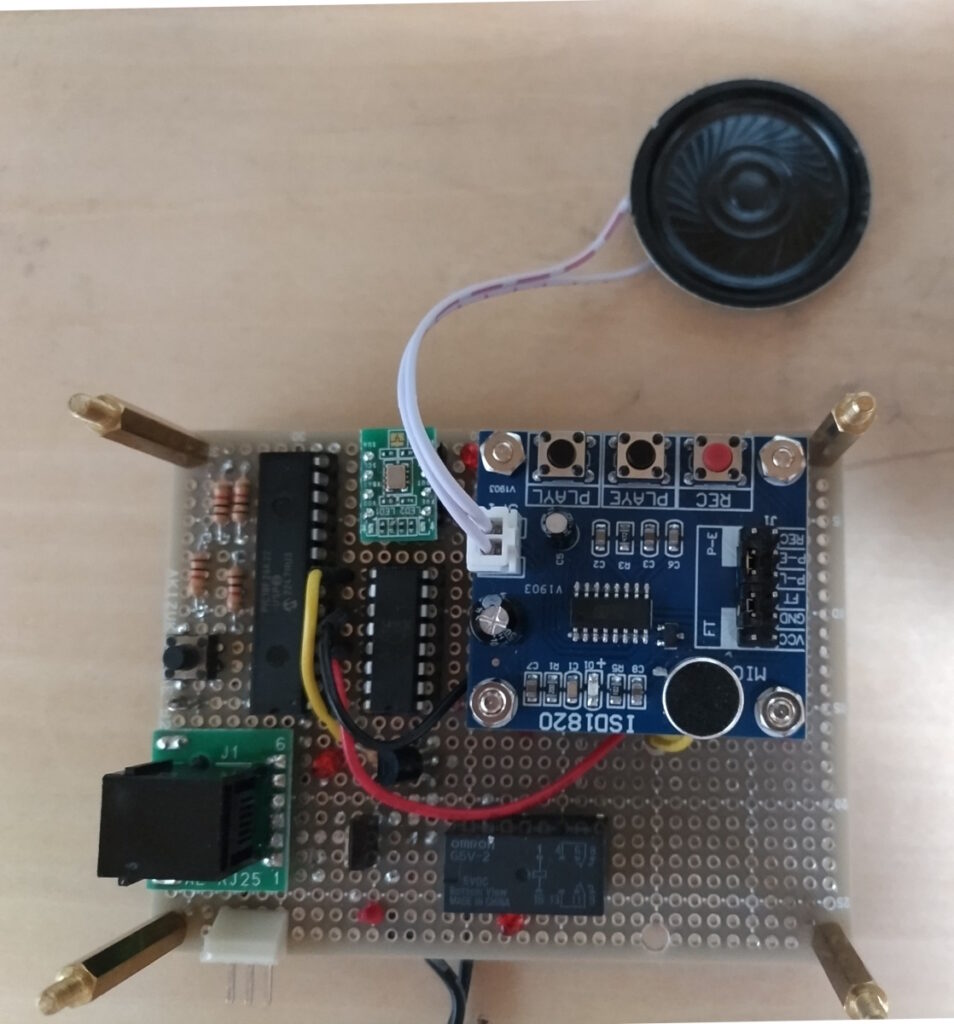

今日は会社は休みなので一気に作り上げよう。出来上がった装置は下の写真
当初は9V電池でやろうと思ったがRS232C通信IC、音声合成モジュールが電流を食ってやめた。
外部ACアダプタを使用することにした。時計ICはリチウム電池を積んでいる。ISD1820モジュール基板の下に固定している。
構成としては
「１」PIC CPU (PIC18F26K22) 左上の２８PINIC
全体制御をする。
「２」RTC (AK-RX8900モジュール） 緑の裸基板モジュル
リアルタイム時刻を保持
「３」音声合成・再生モジュール（ISD1820)
”薬飲みましたか～”と再生する基板
赤ボタンを押しながら話すと録音できる。簡単に出来る。
「４」RS232C通信IC(MAX232) １６ピンDIP IC
時たま時刻設定に使う。
「５」再生ストップボタン 左側のプッシュボタン
時間が来たら５０回繰り返すが、途中で止めたい場合に使用する。
構想から２か月近く掛かってしまった。週四日は会社に行っているのでなかなか進まなかった。
会社から帰ってきてからの作業は体力・気力的に持たない。
なかなか若い時のようには体が動かない。
今日から毎日２２時にしゃべりだすので楽しみだ・・・・
